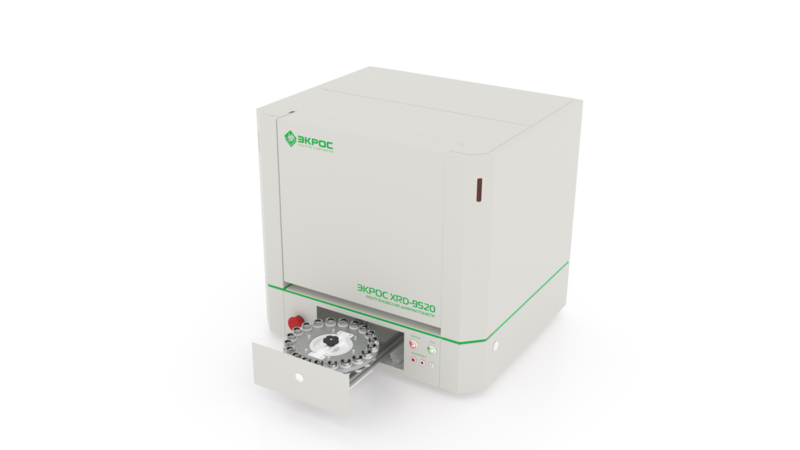

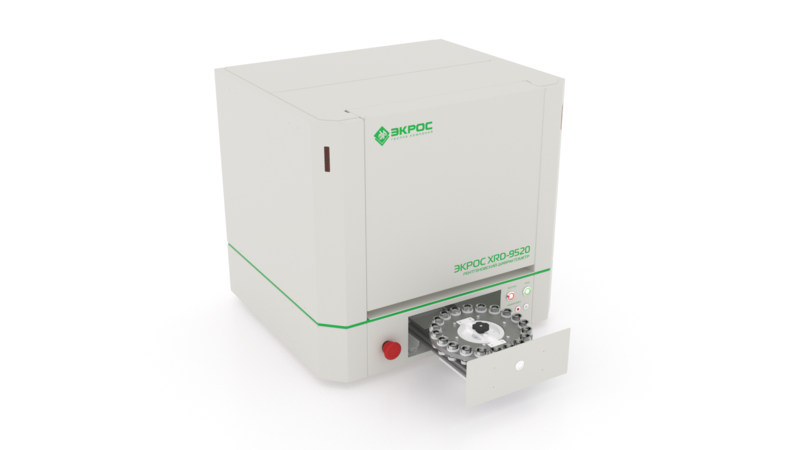

Настольный дифрактометр ЭКРОС XRD-9520 является специализированным прибором для решения задач технологического контроля на производстве.
Дифрактометр позволяет в автоматическом режиме по заданному алгоритму проводить рутинный анализ порошковых проб (загрузка до 20 проб).
Дифрактометр может быть использован в заводских лабораториях алюминиевой, цементной, химической, горнодобывающей и горно-обогатительной промышленности, при технологическом контроле на металлургических, керамических и фармацевтических производствах.
Технические характеристики:
- Фокусирующая рентгенооптическая схема Брегга-Брентано
- Полный диапазон регистрации дифракционной картины: от 15 до 55 град.
- Фиксированное положение рентгеновского источника и детектора

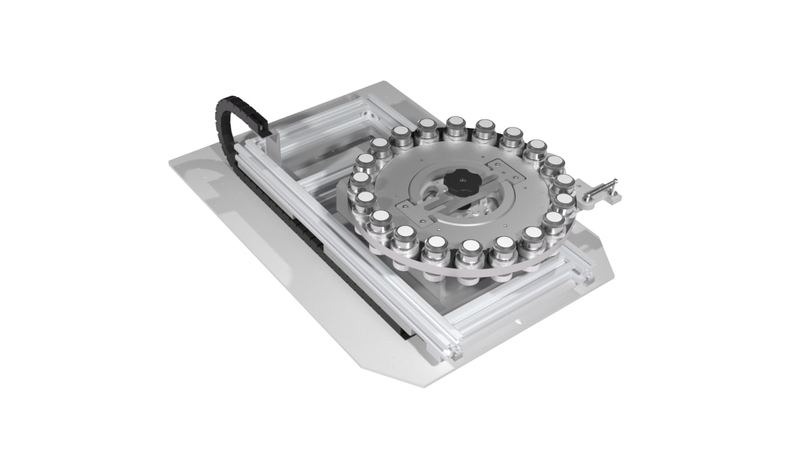

- Приставка для анализа образцов - автоматический столик на 20 проб
- Источник рентгеновского излучения - малогабаритная острофокусная рентгеновская трубка с мощностью не менее 150 Вт
- Источник питания рентгеновской трубки позволяет регулировать напряжение на трубке в диапазоне от 10 до 30 кВ с шагом не более 0,1 кВ и ток трубки в диапазоне от 1 до 8 мА с шагом не более 0,1 мА
- Материал анода рентгеновской трубки – хром (опционально кобальт, медь, железо)
- Источник рентгеновского излучения снабжен щелевым устройством с набором сменных щелей, щелевым коллиматором с подвижными щелями, монокапиллярным стеклянным коллиматором
- Охлаждение рентгеновской трубки - встроенная система охлаждения
- Монохроматизация рентгеновского излучения - бета-фильтр, установленный на окне детектора
- Детектор - координатно–чувствительный детектор (ИКД или ППД) с пространственным разрешением не более 300 мкм.
- Диапазон одновременной регистрации дифракционной картины (при использовании детектора ИКД) – не менее 43 град.
- Калибровка детектора дифрактометра осуществляется в углах 2 Тета по дифракционному спектру калибровочного образца
- Корпус аналитического блока обеспечивает радиационную защиту оператора (мощность эквивалентной дозы в любой доступной точке на расстоянии 0,1 м от поверхности работающего прибора не превышает 1 мкЗв/ч)
- Процесс установки образцов и измерений контролируется с помощью встроенной видеокамеры
- Питание дифрактометра от однофазной сети переменного тока 220 В 50 Гц
- Потребляемая мощность не превышает 500 В·А
- Габаритные размеры (ДхШхВ) - не более 620 х 550 х 590 мм.
- Масса - не более 80 кг.
- Управление дифрактометром, сбор данных и их обработка осуществляются с помощью стационарного персонального компьютера, работающего под управлением операционной системы Windows, с установленным программным обеспечением MEAS9500.
- Время непрерывной работы дифрактометра - не менее 12 часов.
- Время выхода на рабочий режим – 30 минут
Метрологические параметры:
- Полный диапазон регистрации углов дифракции от 15 до 55 градусов 2 Тета (Сr), допустимое отклонение в регистрации значений углов на границах диапазона не превышает ±0,5 градуса.
- Среднеквадратичное отклонение случайной составляющей погрешности измерения угловых позиций Брэгговских отражений не более 0,02 градуса 2 Тета.
- Абсолютная погрешность измерения параметров кристаллической решетки ГСО SRM 1976b (или аналог) дельта а и дельта с не более ±0,0012 нм и ±0,003 нм соответственно.
Комплектация:
1. Настольный дифрактометр ЭКРОС XRD-9520 с автоматическим столиком на 20 проб
2. Система управления прибором и обработки информации в составе персонального компьютера с предустановленным специальным программным обеспечением.
3. Газовый пост (редуктор и газовый баллон) при использовании детектора ИКД
4. Комплект принадлежностей и ЗИП (набор кювет, калибровочный образец, отвертки, ключи, мультиметр и т.д.)
5. Комплект эксплуатационных документов (руководство пользователя, паспорт, руководство по эксплуатации, свидетельство поверки)
Дополнительные опции (под заказ):
- Газовый пропорциональный детектор для элементного анализа (на один элемент)
- Энергодисперсионный детектор (для элементного анализа)
- Специальные держатели и кюветы
- Приборная стойка
- Программно-методические дополнительные модули
